57エレ八木の改造

　マキ電機の2.4G用57エレループ八木アンテナは、2本のブームを接続するタイプである。2.4Gともなると、エレメントの間隔が狭くなるため、この接続部分にもエレメントがある。

　このアンテナを移動の際に使い易い、工具が不要なタイプに改造してみた。

１．Uボルト等のナット

　これは当然であるがポールへ固定するためのUボルト、このマウントとアンテナを接続するボルトにつかうナットは、全てΦ5mmの蝶（ちょう）ナットに変更する。

２．ジョイント部分

　オリジナルではエレメントは2.6mmのビスによって、ブームの接続部分の固定を兼ねて止めている。このため細いドライバが無いと締め付けられない。

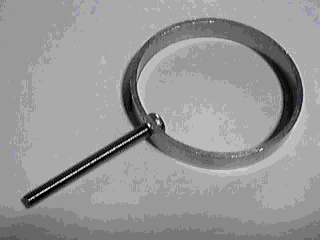

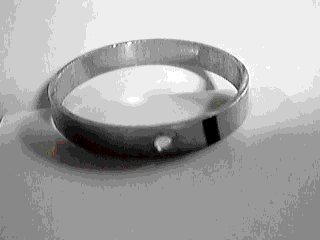

エレメントの穴に3.0mmのタップを切り、3×30のビスを固定しておく。

（エレメントの厚さが薄いので、ビスを締めるときには注意する）

して位置を合わせたら、エレメントを上から入れ、かざりナットで固定すれば良いので、工具を使わないで組み立てが可能になる。
