GPS-65とTH-D7は単に接続するだけなので良いのだが、車に載せたりした時はGPS-65をバッテリーで動かしたいので、この回路も含めたアダプタを作成した。
シリアルの接続は説明書に書いてある通りで、下記のようになる。（）に書いた色はTH-D7付属のコード、およびEMPEX製のケーブル（FG-6526）を使用した場合です。
| 2.5mmプラグ | 5ピンコネクタ |
| 先端（白） | 1ピン（茶） |
| まん中（赤） | 3ピン（橙） |
| 根元（シールド） | 5ピン（緑） |
GPS-65で外部電源を使用する場合には、DC5〜8Vを入力しなくてはなりません。このため車のシガープラグなどDC12Vから使う場合、電圧を変換する必要があります。

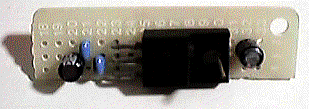

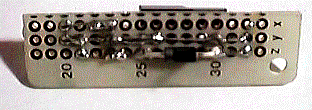

あまり消費電流も大きくないので、もっとも簡単に作れる3端子レギュレータを使い、DC6Vに電圧を落とすことにします。念のためダイオードを入れて、逆接続に対する簡単な保護も入れておきます。ヒューズはケーブル側に入れることにして、下記のようにユニバーサル基板を小さく切って、部品を実装しました。

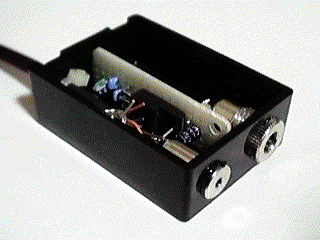

小型のプラスチックケースに前述の基板と、TH-D7への接続とDC電源への接続に使うコネクタを入れてみました。コネクタはケースに接着剤で固定しています。基板はコネクタとの間に入れ、すずメッキ線でGNDを接続して固定しています。
またFG-6526からのケーブルを表のように接続します。
| ケーブルの線 | 接続先 |
| 1ピン；茶 | 2.5mmコネクタの先 |
| 2ピン；赤 | 接続なし |
| 3ピン；橙 | 2.5mmコネクタの中央 |
| 4ピン；黄 | DC6V（3端子の出力） |
| 5ピン；緑 と シールド線 | GND（3端子のGNDと、2.5mmにGND） |
今回の製作に使用した部品の一覧は次になります。なお本アダプタを製作しての機器の破損などに関しては、一切の責任を負いかねますので、全て自分の判断で製作・使用して下さい。
| 部品 | メモ |
| 2.5mmステレオプラグ | 千石など |
| DC電源用プラグ | 千石など |
| 7806（相当品） | 千石など |
| 10D1（相当品） | 千石など |
| 25V10uF電解コン | 秋月など |
| 25V0.1uF積層磁器コン | 秋月など |
| ユニバーサル基板 | 秋月など |
| プラスチックケース | エスエス無線（ラジオデパート2F） |
| 2.5mmステレオケーブル | 鈴喜デンキ（ラジオデパート2F） |
| FG-6526 | EMPEXより購入 |
