テストモードを追加するため、SIOの入力DCDAを使用するように仕様が変わっています。このため該当するピンをプルアップし、Hレベルとなるよう改造します。

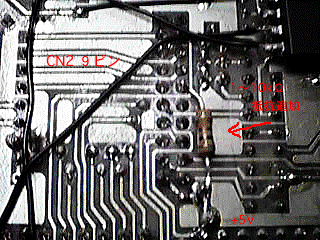

AKI-80のCN2-9ピンが該当する信号なので、このピンを１〜10kΩ程度の抵抗で+5Vに接続します。場所は下記を参考にして下さい。
テストモードが必要な場合には、この信号とGndをスイッチに接続して下さい。IPSMを立ち上げるときに、この信号がLになっているとテストモードになります。テストモードでは、スイッチにより連続送信と受信状態に切り替えが可能で、サーバも不要ですので、アンテナの方向調整などに使用すると便利です。
またオリジナルの基板回路では、TXのLEDが正しく点灯しません。この修正は同期検出用のROM下にあるHC14（またはHC04）の1ピンをカットし、これをSS無線ユニット接続用コネクタの17ピンに接続します。
これはLEDの点灯をICへの吸い込みで行っている場合なので、逆の点灯方法を使っている時には、AKI-80下にあるHC14（またはHC04）の13ピンからジャンパして下さい。

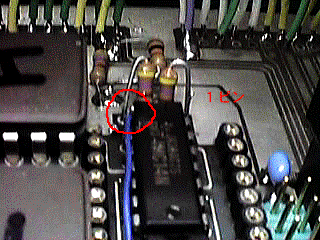

（1ピンの足をカットし、IC側に残ったところへジャンパする）

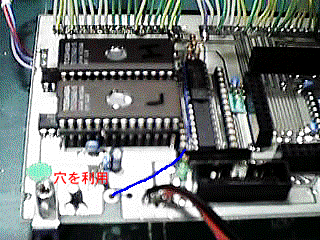

（適当な穴を使ってジャンパを裏に出す）

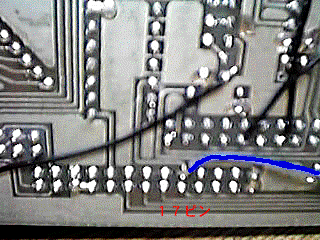

（コネクタの足にジャンパする）
