ブロードバンドアンテナ


コメットのHA750BLというアンテナを入手してあり、軒先に付けていたのだが、これを別なポイントに移動させた際に分かったことです。

http://www.comet-ant.co.jp/products/hfbroad/index.html

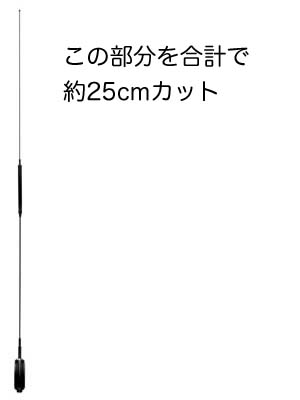

このアンテナは7Mと14〜50Mで使えるのですが、最初に使っていた位置では7M側が5.5MぐらいでVSWRが最低になっており、7Mでは2ぐらいとチューナーが必須な状態でした。このためエレメント10cmかっとしたところ6Mに、もう少しということで更に10cmカットしたら7MぐらいがVSWRの最低点になり、この状態で何ヶ月か利用していました。

ハムフェアで基台を買って来たので、そのまま取り付ける位置を変えたところ、なんと8MぐらいでVSWRが最低に。さすがにエレメントを長くできないので、その状態でチェックしたところ、今までは使えなかった10Mが使える感じ。もう5cmほどカットしたところ、7/10MともOKになりました。

あくまでも個人的な実験ですし、設置環境で大きく特性が変わるようですから、何の保証もできませんが調整次第で7〜54Mまでカバーできるかもしれません。





周波数 7 8 9 10 14 18 21 24.5
VSWR 1.5 1.0 1.7 2.2 1.5 1.0 1.0 1.0
周波数 28 29 30 50 51 52 53 54
VSWR 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0
