マキ電機の2.4G用57エレループ八木アンテナは、2本のブームを接続するタイプである。2.4Gともなると、エレメントの間隔が狭くなるため、この接続部分にもエレメントがある。
このアンテナを移動の際に使い易い、工具が不要なタイプに改造してみた。
１．Uボルト等のナット
これは当然であるがポールへ固定するためのUボルト、このマウントとアンテナを接続するボルトにつかうナットは、全てΦ5mmの蝶（ちょう）ナットに変更する。
２．ジョイント部分
オリジナルではエレメントは2.6mmのビスによって、ブームの接続部分の固定を兼ねて止めている。このため細いドライバが無いと締め付けられない。

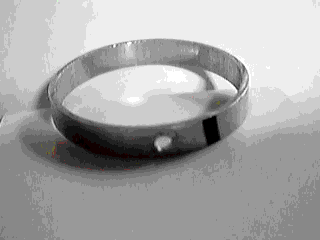

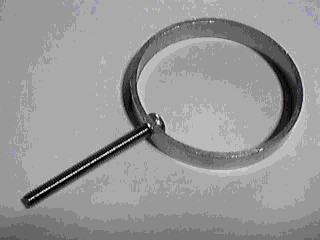

エレメントの穴に3.0mmのタップを切り、3×30のビスを固定しておく。
（エレメントの厚さが薄いので、ビスを締めるときには注意する）
|
|
|
ブームに開いている穴は2.6mm用なので、3.0mmで使えるようにリーマなどで少し広げておく。この時に内側に入るブームの下側の穴は少し大きめに広げておくと、誤差が吸収できる。（びが大き過ぎないよう注意する）

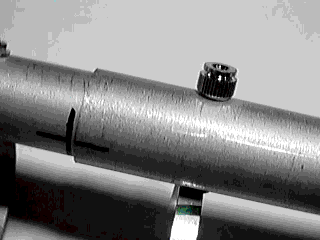

また穴位置を合わせ易いように、マジックで印を付けておく。
ナットでの固定は工具が必要なことと、移動先で落とした時に見つけにくいので、かざりナットに変更する。
これでブームを接続して位置を合わせたら、エレメントを上から入れ、かざりナットで固定すれば良いので、工具を使わないで組み立てが可能になる。
