IPSM試作版に関してです。回路図などは製作元を見て下さい。
まずは全体のイメージです。IPSMはAKI-80を使ってNE2000タイプのイーサカードとモデムへのインタフェースをする部分になります。

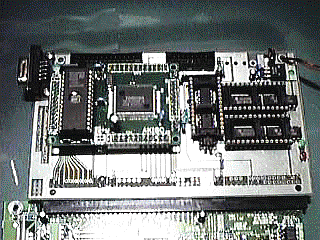

IPSMの基板

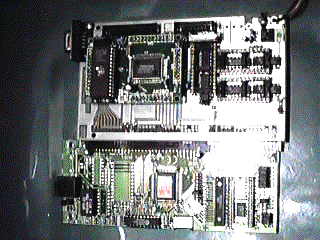

イーサカード付き
試作基板なので回路変更があります。詳細は製作元を見て下さい。

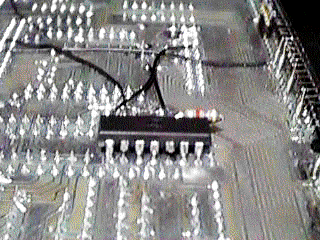

下記のようにHC00の足を全て逆向きにして、Ｆ面に実装されたICの配線を利用してみました。
部品の追加

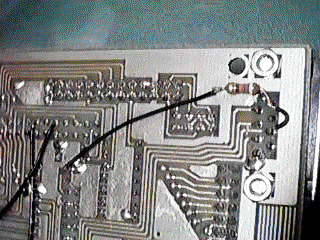

ジャンパ処理１

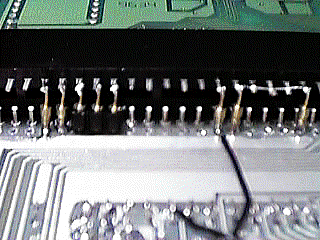

ＩＳＡコネクタはＢ面に実装します。またＬアングルのコネクタが無いので、下記のように連結ピンを利用して加工しました。
ジャンパ処理２
ジャンパ処理３
