TH-D7をPCに接続２

　TH-D7のシリアル端子は2.5mmのステレオプラグである。はじめは付属のケーブルにD-SUBを付けたのだが、なんとなくシックリしないので下記のようなものを作ってみた。

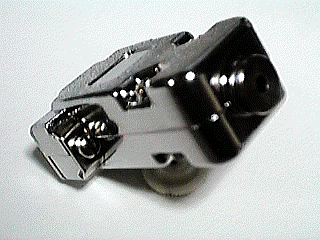

　写真のようにD-subコネクタのカバーに、2.5mmステレオのコネクタを付けたのである。そのままではカバーが閉まらなかったので、コネクタに半田ゴテをあてることで、プラスチックが柔らかくして形に合わせた。これにより、ちょうどネジの形に凹んだので、固定もできてgoodです。

　接続は2.5mmコネクタの先端から、D-subの2ピン，3ピン，5ピンである。使用した部品は、全て秋葉原の千石で購入した。2.5mmのプラグジャックさえ入手できれば、簡単に組み立てられると思う。
