リブレットのハードディスク交換

これは自分が行ったLibretto ff 1100Vのハードディスク交換作業についてまとめたものです。

この内容により他の人が改造を行う場合、その内容は保証できませんので、各自の判断にて作業して下さい。

ケースを外す

まずバッテリー等の容易に外せるものを全て取り、次にメモリを取り外します。

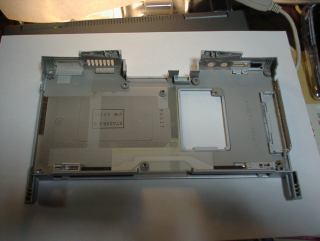

次にバック面にあるビスを全て外し、ツメのある部分を軽く押しながらケースを外します。

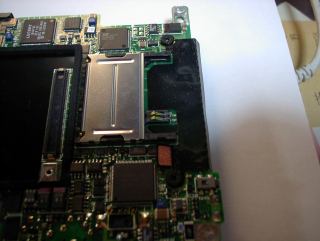

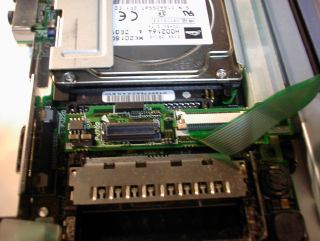

ここまで行うと中の基板が剥き出しになります。

ケーブルが邪魔になるのでコネクタを外し基板だけにします。

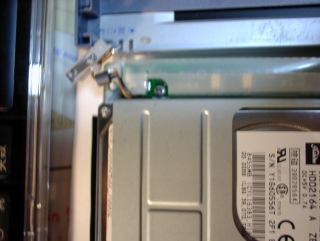

ハードディスクを固定している表と裏のビスを外します。

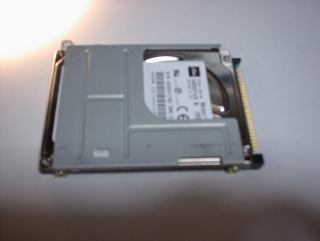

金具に固定されているハードディスクを新しいものと交換します。

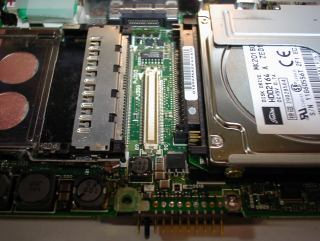

基板にハードディスクを固定し、外したコネクタを接続します。

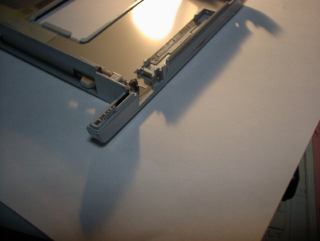

イジェクタとモジュラの位置が正しいのを確認してケースを付けます。

ビスを止め、バッテリーを除き他のものを戻します。

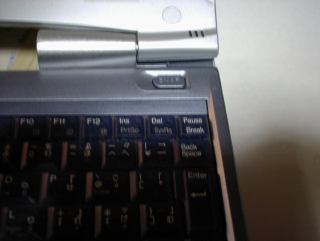

キーボードの上にある部分を外し、キーボードを動かします。

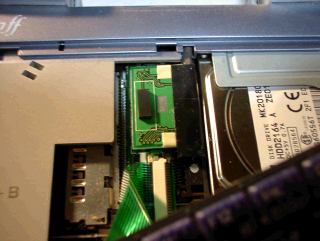

この下にあるコネクタが外れているハズなので接続します。

キーボードを元に戻し、上の部分を付けます。

バッテリーを取り付け、正しく動作するか確認します。
